10kV真空断路器原理图详细介绍

发布时间:2018-05-03 22:21:14   浏览次数:406

最新10KV真空断路器原理详细介绍

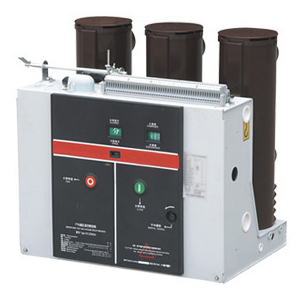

一、10KV真空断路器本体部分由导电回路,绝缘系统,密封件和壳体组成。

整体结构为三相共箱式。其中导电回路由进出线导电杆,进出线绝缘支座,导电夹,软连接与真空灭弧室连接而成。

二、10KV真空断路器操作机构图:

此机构为电动储能,电动分合闸,同时具有手动功能。整个结构由合闸弹簧,储能系统,过流脱扣器,分合闸线圈,手动分合闸系统,辅助开关,储能指示等部件组成。

真空断路器利用高真空中电流流过零点时,等离子体迅速扩散而熄灭电弧,完成切断电流的目的。

三、10KV真空断路器动作原理:

1、储能过程:当储能电机14接通电源时,电机带动偏心轮转动,通过紧靠在偏心轮上的滚子10带动拐臂9及连板7摆动,推动储能棘爪6摆动,使棘轮11转动,当棘轮11上的销与储能轴套32的板靠住以后,二者一起运动,使挂在储能轴套上32上的合闸弹簧21拉长。储能轴套32由定位销13固定,维持储能状态,同时,储能轴套32上的拐臂推动行程开关5切断储能电机14的电源,并且储能棘爪被抬起,与棘轮可靠脱离。

2、合闸操作过程:当机构接到合闸信号后(开关处于断开,已储能状态),合闸电磁铁15的铁心被吸向下运动,拉动定位件13向逆时针方向转动,解除储能维持,合闸弹簧21带动储能轴套32逆时针方向转动,其凸轮压动传动轴套30,带动连板29及摇臂27运动,使摇臂27扣住半轴25,使机构处于合闸状态。此时,连锁装置28锁住定位件,使定位牛不能逆时针方向转动,达到机构联销的目的,保证了机构在合闸位置不能合闸操作。

3、分闸操作过程:断路器合闸后,分闸电磁铁接到信号,铁芯吸合,分闸脱扣器19中的顶杆向上运动,使脱扣轴16转动,带动顶杆18向上运动,顶动弯板26并带动半轴25向反时针方向转动。半轴25与摇臂27解扣,在分闸弹簧的作用下,断路器完成分闸操作。
