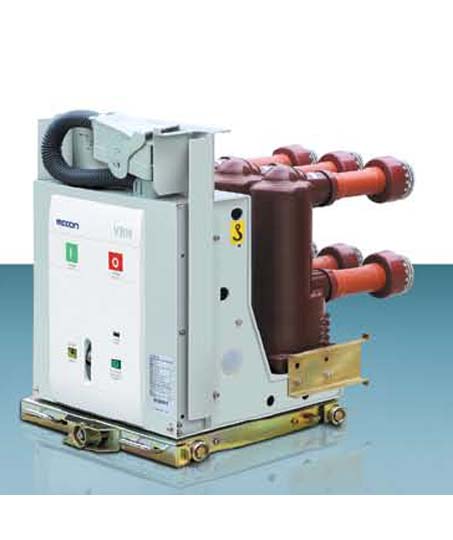

40.5kv真空断路器的使用与维护：
一、真空断路器使用前检查：
1 、开箱后按装箱单检查随机文件和备品备件是否完整和齐全。
2、检查整机是否有明显的变形和损伤，绝缘筒有否破裂，是否有受潮现象。
3、用工频耐压法检查灭室的真空度。
4、具体的方法是：使断路器处于分闸状态，在真空灭弧室的断口间施加工频电压95kV/1min若无击穿闪络现象，既为完好。
二、真空断路器的使用:
1、断路器在投入运动前应用无水乙醇清除其表面的灰尘和污垢。特别是绝缘筒的内外表面。
2、断路器的进柜：把断路器手车的联锁推进机构(如图3)的活门(序3)关好，拉动其左、右把手(序2和序5)向内收缩。并推进断路器手车沿着导轨进入柜体，直到其插锁(序1)和柜体的定位孔相对应时，放开左右把手，使断路器手车固定在柜体内。并把接地开关联锁操作把手(序6)向外拔，使其处于插入位置。
3、断路器手车在柜体内的推进和退出：把活门(序3)打开，插入操作把手，可使断路器手车在柜体内推进和退出。当手车进到工作位置或退到试验位置时，可听到离合器打滑的“咔嚓”声，手车不再移动。此时应停止摇动操作把手。断路器手车在柜体内的推进和退出应灵活并无明显的卡滞现象，其行程在610mm左右。
(注意：在断路器手车碰上柜体的活门机构和快到位时，推进力要明显加大，这属正常现象)
4、断路器手车和柜体具有“五防联锁”功能。断路器手车只有在试验位置或工作位置并且推进机构的活门在关合位置时才能进行分、合闸；手车在推进过程中不能进行分、合闸；断路器处于合闸位置时无法使用推进机构；柜体内的接地开关处于合闸位置时断路器手车不能进入到工作位置；断路器处于合闸位置时不能关合接地开关。
5、断路器在投入运行之前应仔细核对各操作元件的额定电压(或电流)与实际情况是否相符。并在不带电情况下，进行几次分、合闸操作，以检查二次线路是否正确。
三、真空断路器的维护:
1、正常运到的断路器应定期维护，清除其绝缘件表面的灰尘，用工频耐压法检查真空灭弧室的真空度。
2、用户不应随意更换使用与原型号不一致的电器元件。
3、操作人员应初步了解断路器的性能及安装调整和维护的基本知识，对运行中出现的问题应予以记录，必要时可通知制造厂家，派人协助解决。
|
