概述
JN15-12型户内高压接地开关是我公司集国内外接地开关最新技术而开发的具有先进水平的产品。经全面考核，其性能符合GB1985《交流高压隔离开关和接地开关》及IEC60129的要求并通过国际KEMA试验。适用于12kV/40.5kV及以下，交流50Hz的电力系统中，可与各种型号高压开关柜配套，作为接地保护用。

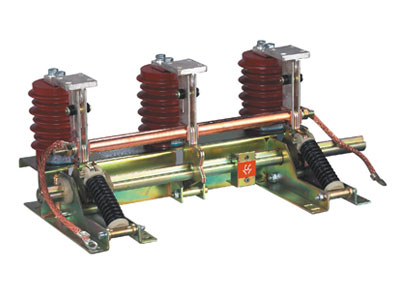

本开关为整体式接地开关。由底架、支柱绝缘子、静触头、动触刀、主轴刀、主轴、快速弹簧等部件组成。另外，根据用户需要，可配带电显示装置。
主要技术数据
|
项目
|
单位
|
数据
|
|
额定电压
|
kV
|
12
|
40.5
|
|
额定短时耐受电流
|
kA
|
31.5、40
|
31.5
|
|
额定短路关合电流
|
s
|
4
|
4
|
|
极间中心距
|
kA
|
80、100
|
80
|
|
额定短路持续时间
|
kA
|
80、100
|
80
|
|
额定峰值耐受电流
|
mm
|
150、165、210、230、250、275
|
350、385、460
|
|
额定绝缘水平
|
1min工频耐受电压
|
kV
|
42/49
|
95
|
|
雷电冲击耐受电压
|
75/85
|
185
|
|
外形及安装尺寸
|
