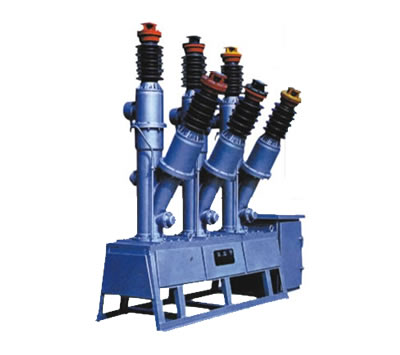

LW8-40.5系列户外六氟化硫断路器

LW8-40.5系列户外六氟化硫断路器

1、产品概述
LW8-40.5系列六氟化硫断路器是三相交流50Hz户外高压电器设备,适用于40.5KV输配电系统的控制和保护,也可用作联络断路器及开合电容器组场合。
2、主要特点
产品开断性能优良,采用压气式灭弧室,燃弧时间短,电寿命长,在额定电压下连续开断31.5kA短路电流达21次不检修,不更换六氟化硫气体;机械可靠性高。机械寿命达3000次以上;能频繁操作,每台可装12只电流互感器,供用户选择。该产品采用新型MKZ型SF6指针式密度表,压力表读数不受温度变化的影响,使用方便。
断路器符合国家标准GB1984-89《交流高压断路器》和国际电工委员会标准IEC56出版物《高压交流断路器》的要求。
该产品配用CT14型弹簧机构。
3、主要技术参数
序号项目名称参数
1额定电压(kV)40.5
2额定电流(A)2000
3额定短路开断电流(kA)31.5
4额定失步开断电流(kA)7.9
5额定开合单个电容器组电流(A)400
6额定操作顺序分-0.3s-合分-180s-合分
7 SF6气体额定充气压力(MPa)0.45
8分闸时间(ms)≤60
9合闸时间(ms)≤100
10刚分速度(m/s)3.4
11刚合速度(m/s)3.2
12断路器重量(kg)1400
4、CT14弹簧机构主要参数
合闸线圈a.c.220V,3.5A d.c.110V,3.6A d.c.220V,1.8A
分闸线圈a.c.220V,3.5A d.c.110V,4.8A d.c.220V,2.4A
电动机a.c.220V,5A d.c.220V,5A d.c.110V,10A
储能时间≤15s
5、使用环境条件
[1]海拔高度:≤3000m。
[2]环境温度:-30℃~+40℃。
[3]污秽等级:Ⅱ级、Ⅲ级、Ⅳ级。
[4]相对湿度:日平均不大于95%,月平均不大于90%(25℃)。
[5]风压:不大于700Pa(相当于34m/s)。
[6]没有易燃物质、BAOZHA危险、化学腐蚀及剧烈振动的场合。
6、订货注意事项:
订货时请注明机构中储能电动机以及分、合闸线圈的操作电压;电流互感器规格型号及接线要求(正常情况下按K1-K4接线);所配专用工具及备件数量。是否需要过渡支架。
