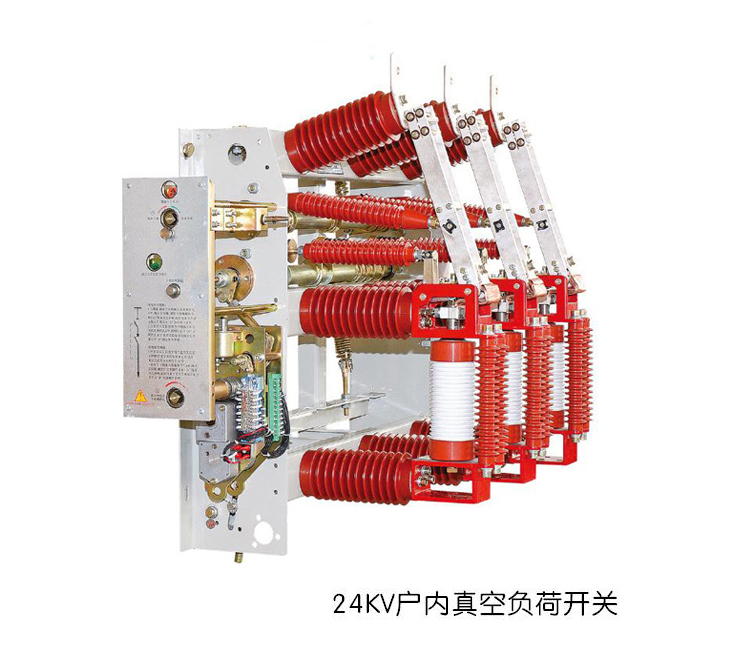

FZN21-24KV真空负荷开关

一、概述

户内交流高压真空负荷开关

FZN21-24D/T630-20带隔离户内交流高压真空负荷开关

FZRN21-24/T125-31.5带隔离户内交流高压真空负荷开关

FZRN21-24D/T125-31.5带隔离户内交流高压真空负荷开关


FZN21-24/630-20带隔离户内交流高压真空负荷开关是专为24KV终端用户或箱式变电站设计的一种具有明显隔离断口的负荷开关,亦可作为独立电器单元应用于电力系统中,其外形结构形式同我公司生产的FZN16A真空负荷开关类似,在系统发生故障时能与保护装置和自动装置相配合,迅速切断故障电流防止事故扩大,从而保证系统安全运行,可取代相同电压等级的户内交流高压负荷开关-熔断器组合电器使用。


FZRN21-24D系列户内交流高压负荷开关一熔断器组合电器(以下简称“系列开关”)是自行设计研制而成的。熔断器安装于FZN21-24上,其型号为FZRN21,同时D型接地开关及其机械连锁也可以安装于FZRN21-24上,用户可根据自己的需要选择不同的组合。性能达到GB3804-90《3-63kv交流高压负荷开关》和IEC420《交流高压负荷开关-熔断器组合电器》(1990年版)国际标准及国家标准(报批稿)的要求,具有开断安全可靠,电寿命长、可频繁操作,开断转移电流时,基本不需要维护,且有明显的隔离断口等优点。负荷开关-熔断器组合电器还具有保护变压器过载,防止设备缺相运行的功能


二、常见型号及表示意义

① FZN21-24T630-20       ②FZN21-24D/T630-20

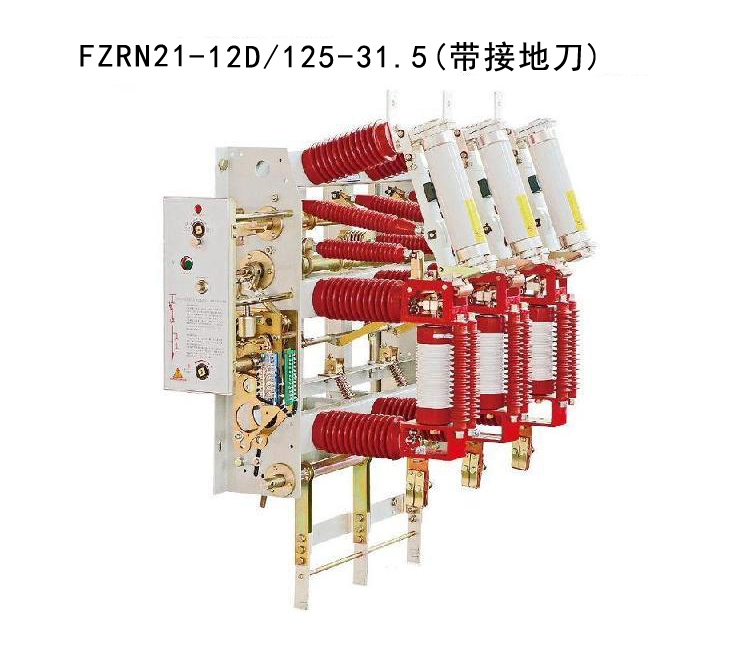

③ FZRN21-24/T125-31.5       ④FZRN21-24D/T125-31.5

三、使用环境条件

1、周围空气温度上限:+40度,下限:-25度;

2、海拔高度不超过1000m;

3、相对湿度日平均值不大于95%,月平均值不大于90%;

4、地震烈度不超过8度;

5、无火灾、爆炸危险,化学腐蚀及剧烈振动的场所;

6、污秽等级:Ⅱ级;

7、周围空气应不受腐蚀性或可燃性气体及水蒸汽等明显污染。

四、主要技术参数

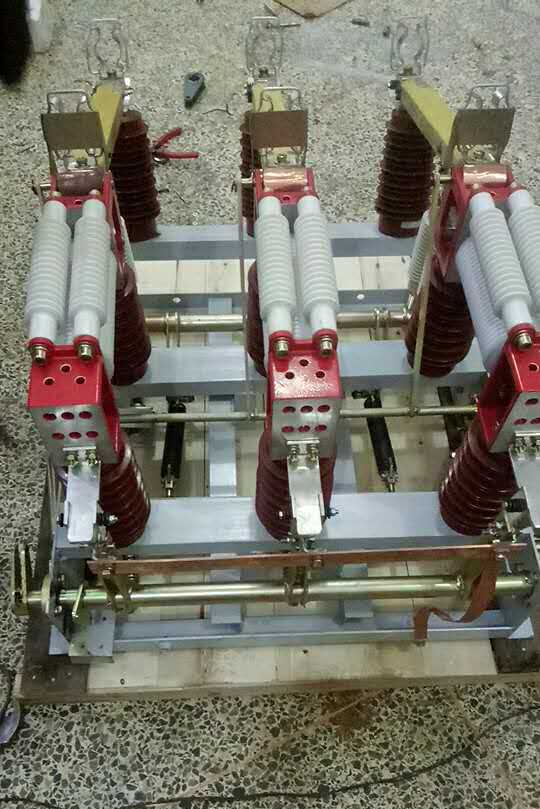

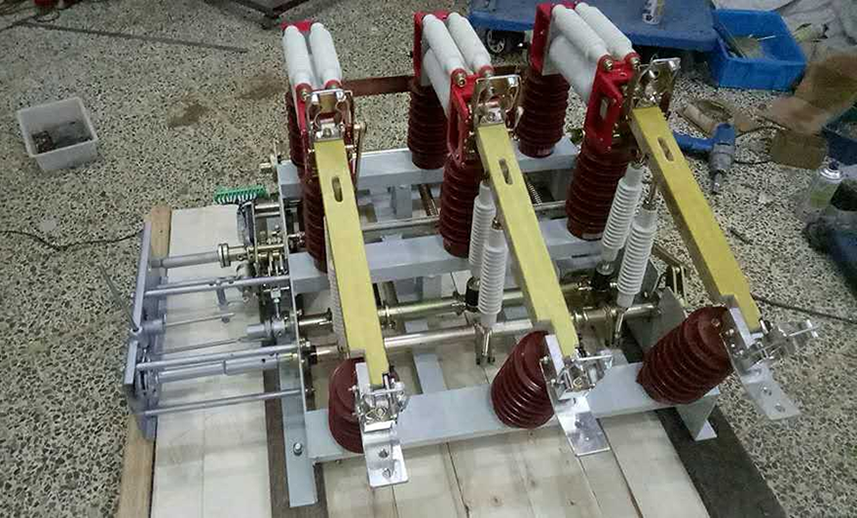

五、装配现场

六、应用范围

1、在负荷开关柜内使用

2、紧凑变电站和箱变

3、墙上安装保护变压器,变压器开关(与变压器熔断器R配套使用)

4、组装电缆分接箱

5、作为组装开关柜的元件

6、电动机开关(与电动机熔断器R配套使用)

7、投切电容器组

8、在公共事业和工业里应用
