● 概述

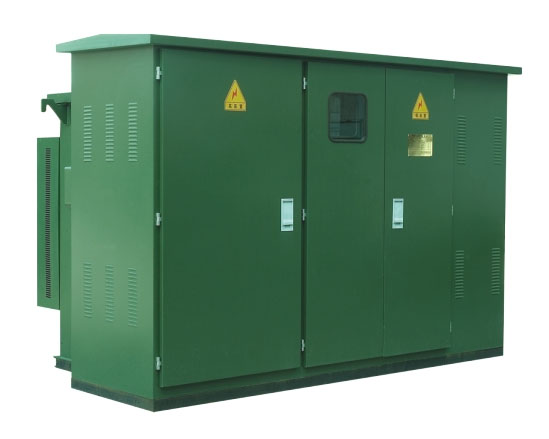

YB37系列预装式变电站(也叫美式变电站，一下简称美变)是将组合式变压器，高压受电部分的负荷开关和保护熔断器装置、低压受电部分的负荷开关和保护熔断器装置、低压配电部分的计量和开关等三者组合在一起的成套变配电装置，是吸收国外先进技术，结合国内实际情况研制开发的一种新V成套变配电设备。由于美变具有体积小、投资少、操作方便、安装快速、维护简单等特点，可分为变压器部分和控制柜部分，其中变压器部分为全密封结构，绝缘油可选用高燃点或普通油两种。控制柜部分又分为高压室和低压室，高压室安装有:高压电缆插头、避宙器、负荷开关操作柄、无励磁分接开关手柄、插入式熔断器、压力释放阀、温度计、压力计、油位计、注油塞、放油阀等，符合开关、无励磁分接开关、插入式熔断器等均与变压器芯一同浸在变压器油中，高压电缆与变压器的连接采用时肘形电缆接插件。低压侧可安装空气断路器、电流互感器，以及电流总计量表、电流表和电压表，可根据用户需要配置输出回路及电容补偿装置。本产品满足各自元器件的有关标准外，还满足《GB/T17467-1998高压/低压预装式变电站》的有关规定，符合本产品技术条件。

● 型号含义

● 主要用途
广泛应用于国内的配电系统中，特别在城乡电网建设与改造中管饭应用于工业区、居民小区、商业中心以及高层建筑各种场合。

● 正常使用条件
1.海拔高度:不超过1000m;
2.环境温度:不高于+40℃，不低于一25℃;
3.日平均温度不超过35℃;
4.年平均温差不超过20℃;
5.风速不超过35m/s;
6.安装场所无爆炸危险，无化学腐蚀和剧烈振动;
7.冷却方式:空气自冷(AN)

● 产品结构特点


● 主要技术参数


● 外形安装尺寸
