● 概述

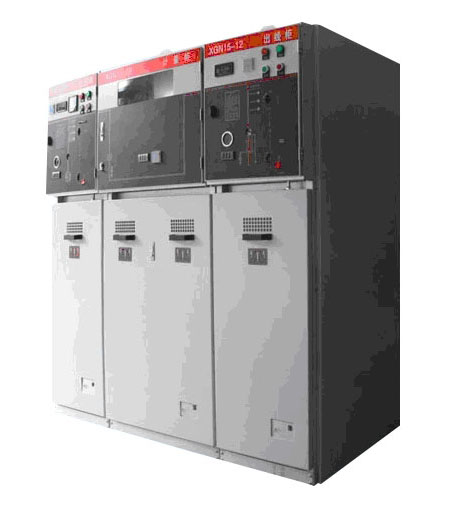

环网柜XGN15系列是新一代以六氟化硫开关作为主开关而整柜采用空气绝缘、适用于配电自动化的、既紧凑又可扩充的金属封闭开关设备，具有结构简单、操作灵活、联锁可靠、安装方便等特点，对各种不同的应用场合、不同的用户要求均能提供令人满意的技术方案。传感技术和最新保护装置的采用，加上先进的技术性能轻便灵活的装配方案，可以完全满足市场不断变化的需求。
XGN 15-12/24型.单元式六氟化硫环网柜的主开关分别可采用国产「LN36/FLN48型SF6负荷开关、施耐德SC6系列负荷开关，ABB原装SFG型、GN30型隔离开关，也可根据用户的需求配装VS1断路器或ABB原装VD4断路器，及各型固定式断路器。其联锁可靠，均达到国家“五防”要求。

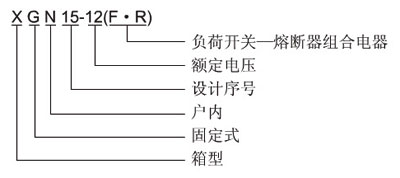

● 型号含义

● 主要用途
1.环网柜XGN15系列适用于交流50HZ, 12/24KV的电力系统，广泛应用于工业及民用电缆环网及供电末端工程。
2.特别适用于一下场所:城市居民区配电、小型二次变电站、开闭所、工矿企业、商场、机场地铁、风力发电、医院、体育场、铁路、隧道等。

● 正常使用条件
1.海拔高度呈1000m,(如有特殊要求可在订货时注明)
2.环境温度:一25℃~+40℃:
3.相对温度平均值不超过95%:月相对湿度平均值不超过90%;
4.抗震能力:8度;
5.无剧烈震动和冲击以及火灾、化学腐蚀、爆炸危险的场所。

● 符合标准
IEC298   IEC265   IEC129   IEC694   IEC420   IEC56   IEC529   IEC932
GB3804   GB3906   GB11022

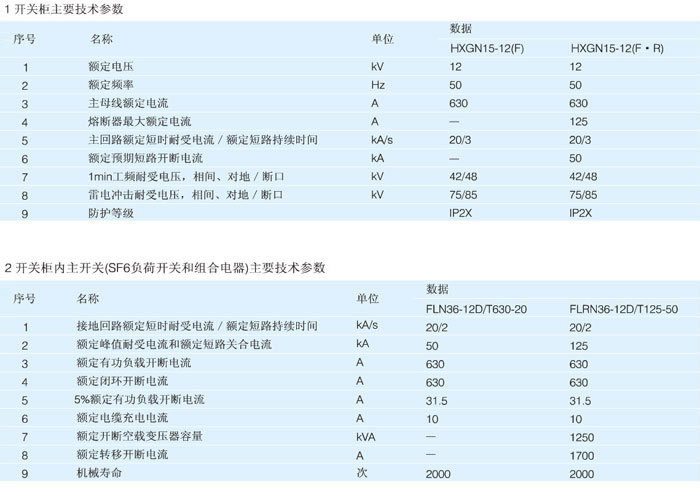

● 主要技术参数

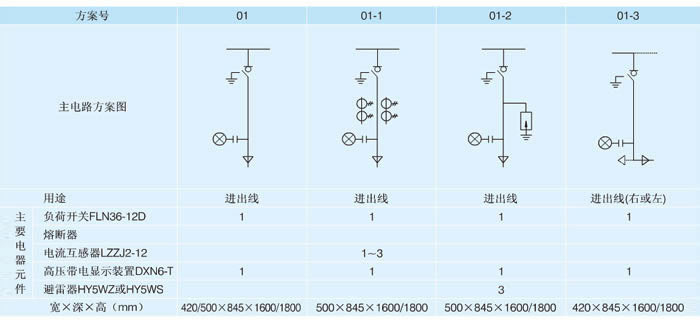

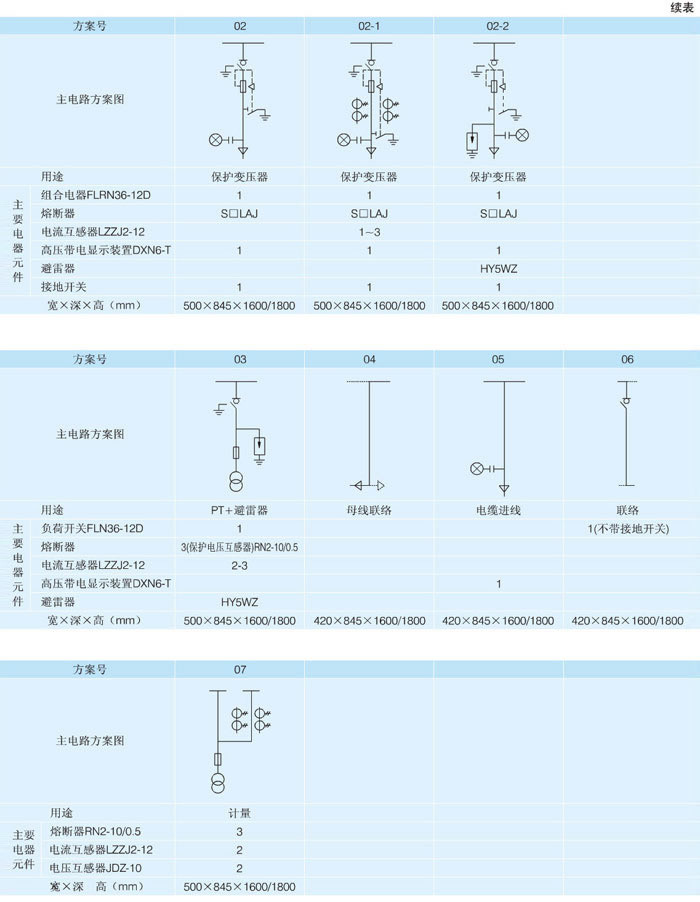

● 一次方案图
